深度学习之边框回归(Bounding Box Regression)
从rcnn， fast rcnn, faster rcnn, yolo, r-fcn, ssd，到cvpr的yolo9000。这些paper中损失函数都包含了边框回归，除了rcnn详细介绍了，其他的paper都是一笔带过，或者直接引用rcnn就把损失函数写出来了。前三条网上解释比较多，后面的两条我看了很多paper，才得出这些结论。
- 为什么要边框回归？
- 什么是边框回归？
- 边框回归怎么做的？
- 边框回归为什么宽高，坐标会设计这种形式？
- 为什么边框回归只能微调，在离Ground Truth近的时候才能生效？
为什么要边框回归？
这里引用王斌师兄的理解，如下图所示：

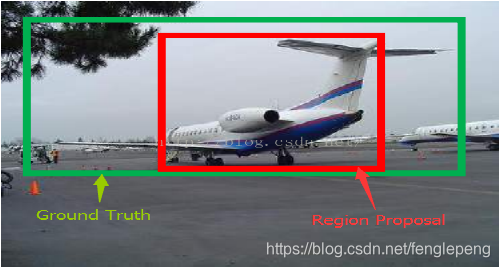

对于上图，绿色的框表示 Ground Truth, 红色的框为 Selective Search 提取的 Region Proposal。那么即便红色的框被分类器识别为飞机，但是由于红色的框定位不准(IoU<0.5)， 那么这张图相当于没有正确的检测出飞机。 如果我们能对红色的框进行微调， 使得经过微调后的窗口跟 Ground Truth 更接近， 这样岂不是定位会更准确。 确实，Bounding-box regression 就是用来微调这个窗口的。
边框回归是什么？

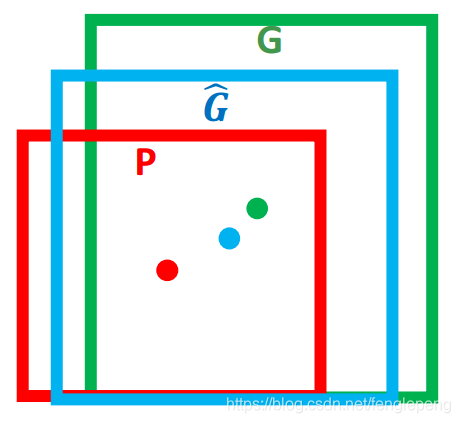

对于窗口一般使用四维向量 $(x,y,w,h)$ 来表示， 分别表示窗口的中心点坐标和宽高。 对于下图, 红色的框 P 代表原始的 Proposal, 绿色的框 G 代表目标的 Ground Truth， 我们的目标是寻找一种关系使得输入原始的窗口 P 经过映射得到一个跟真实窗口 G 更接近的回归窗口 $\hat{G}$。
边框回归的目的既是：给定 $(P_{x},P_{y},P_{w},P_{h})$ 寻找一种映射 $f$， 使得 $f(P_{x},P_{y},P_{w},P_{h}) = (\hat{G_x},\hat{G_y},\hat{G_w},\hat{G_h})$ 并且$(\hat{G_x},\hat{G_y},\hat{G_w},\hat{G_h}) \approx (G_{x},G_{y},G_{w},G_{h})$
边框回归怎么做的？
RCNN论文：Region-based Convolution Networks for Accurate Object detection and Segmentation
作者在完成了的生成候选区域——CNN提取特征——SVM进行分类以后，为了进一步的提高定位效果，在文章的附录C中介绍了 Bounding-box Regression 的处理。Bounding-box Regression 训练的过程中，输入数据为N个训练对 ${(P^{i},G^{i})},i=1,2,…,N$，其中 $p^i=(p^i_x,p^i_y,p^i_w,p^i_h)$ 为proposal的位置，前两个坐标表示proposal的中心坐标，后面两个坐标分别表示proposal的width和height，而 $G^i=(G_x,G_y,G_w,G_h)$ 表示groundtruth的位置， regression的目标就是学会一种映射将P转换为G。
那么经过何种变换才能从上图中的窗口 P 变为窗口 $\hat{G}$ 呢？ 比较简单的思路就是: 平移+尺度放缩
作者设计了四种坐标映射方法，其中前两个表示对 proposal 中心坐标的尺度不变的平移变换，后面两个则是对 proposal 的 width 和 height 的对数空间的变换，
- 先做平移 $(\Delta x,\Delta y)$， $\Delta x = P_{w}d_{x}(P),\Delta y = P_{h}d_{y}(P)$ 这是R-CNN论文的：($d_{ \ast }(P) = w_{ \ast }^{T}\Phi {5}(P)=t{ \ast }$)
$$\hat{G}{x} = P{w}d_{x}(P) + P_{x},\text{(1)}$$
$$\hat{G}{y} = P{h}d_{y}(P) + P_{y},\text{(2)}$$
- 然后再做尺度缩放 $(S_{w},S_{h})$, $S_{w} = exp(d_{w}(P)),S_{h} = exp(d_{h}(P))$, 对应论文中：
$$\hat{G}{w} = P{w}exp(d_{w}(P)),\text{(3)}$$
$$\hat{G}{h} = P{h}exp(d_{h}(P)),\text{(4)}$$
观察(1)-(4)我们发现， 边框回归学习就是 $d_{x}(P),d_{y}(P),d_{w}(P),d_{h}(P)$这四个变换。下一步就是设计算法那得到这四个映射。
线性回归就是给定输入的特征向量 X, 学习一组参数 W, 使得经过线性回归后的值跟真实值 Y(Ground Truth)非常接近. 即 $Y \approx WX$ 。 那么 Bounding-box 中我们的输入以及输出分别是什么呢？
Input:
$RegionProposal\rightarrow P = (P_{x},P_{y},P_{w},P_{h})$，这个是什么？ 输入就是这四个数值吗？不是，其实真正的输入是这个窗口对应的 CNN 特征，也就是 R-CNN 中的 Pool5 feature（特征向量）。 (注：训练阶段输入还包括 Ground Truth， 也就是下边提到的 $t_{ \ast } = (t_{x},t_{y},t_{w},t_{h})$
Output:
outpue 为：需要进行的平移变换和尺度缩放 $d_{x}(P),d_{y}(P),d_{w}(P),d_{h}(P)$， 或者说是 $\Delta x,\Delta y,S_{w},S_{h}$ 。 我们的最终输出不应该是 Ground Truth 吗？ 是的， 但是有了这四个变换我们就可以直接得到 Ground Truth。
这里有个问题需要注意， 根据(1)~(4)我们可以知道， P 经过 $d_{x}(P),d_{y}(P),d_{w}(P),d_{h}(P)$ 得到的并不是真实值 G， 而是预测值 $\hat{G}$。
在训练时这四个值 $\Delta x,\Delta y,S_{w},S_{h}$ 的真实值应该是经过 Ground Truth 和 Proposal 计算得到的真正需要的平移量 $(t_{x},t_{y})$ 和尺度缩放 $(t_{w},t_{h})$ 。 这也就是 R-CNN 论文中的(6)~(9)：
$$t_{x} = (G_{x}−P_{x})/ P_{w},(6)$$
$$t_{y} = (G_{y}−P_{y})/ P_{h},(7)$$
$$t_{w} = \log (G_{w}/ P_{w}),(8)$$
$$t_{h} = \log (G_{h}/ P_{h}),(9)$$
目标函数
目标函数可以表示为 $d_{ \ast }(P) = w_{ \ast }^{T}\Phi {5}(P)$， $\Phi {5}(P)$ 是输入 Proposal 的特征向量，$w{ \ast }$是要学习的参数（*表示 x,y,w,h， 也就是每一个变换对应一个目标函数） , $d{ \ast }(P)$ 是得到的预测值。 我们要让预测值跟真实值 $t_{ \ast } = (t_{x},t_{y},t_{w},t_{h})$差距最小， 得到损失函数为：
$$Loss = \sum \limits_{i}^{N}(t_{ \ast }^{i}−\hat{w}_{ \ast }^{T}\phi _{5}(P^{i}))^2.$$
函数优化目标为：
$$W_{ \ast } = argmin_{w_{ \ast }} \sum \limits_{i}^{N}(t_{ \ast }^{i}−\hat{w}_{ \ast }^{T}\phi {5}(P^{i}))^2 + \lambda ||\hat{w}{ \ast }||^2.$$
利用梯度下降法或者最小二乘法就可以得到 $w_{ \ast }$。
最终在进行实验时，lambda = 1000, 同时作者发现同一对中P和G相距过远时通过上面的变换是不能完成的，而相距过远实际上也基本不会是同一物体，因此作者在进行实验室，对于 pair(P,G) 的选择是选择离P较近的G进行配对，这里表示较近的方法是需要P和一个G的最大的IoU要大于0.6,否则则抛弃该P。
为什么宽高尺度会设计这种形式？
重点解释一下为什么设计的 $t_{x},t_{y}$为什么除以宽高，为什么 $t_{w},t_{h}$会有log形式！！！

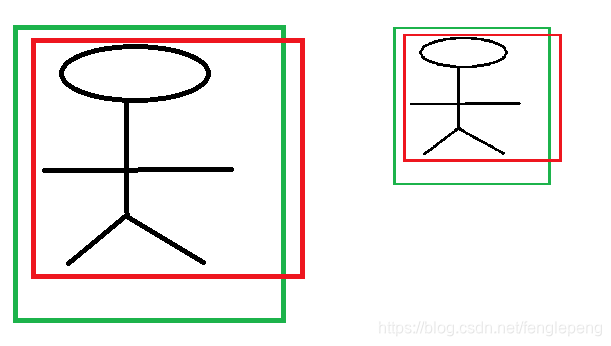

首先CNN具有尺度不变性， 以下图为例：
x,y 坐标除以宽高
上图的两个人具有不同的尺度，因为他都是人，我们得到的特征相同。假设我们得到的特征为 $\phi {1},\phi {2}$，那么一个完好的特征应该具备 $\phi {1} = \phi$。ok，如果我们直接学习坐标差值，以x坐标为例，$x{i},p{i}$ 分别代表第i个框的x坐标，学习到的映射为 $f$, $f(\phi {1}) = x{1}−p{1}$，同理 $f(\phi {2}) = x{2}−p_{2}$。从上图显而易见，$x_{1}−p_{1} \neq x_{2}−p_{1}$。也就是说同一个x对应多个y，这明显不满足函数的定义。边框回归学习的是回归函数，然而你的目标却不满足函数定义，当然学习不到什么。
宽高坐标Log形式
我们想要得到一个放缩的尺度，也就是说这里限制尺度必须大于0。我们学习的 $t_{w},t_{h}$怎么保证满足大于0呢？直观的想法就是EXP函数，如公式(3), (4)所示，那么反过来推导就是Log函数的来源了。
为什么IoU较大，认为是线性变换？
当输入的 Proposal 与 Ground Truth 相差较小时(RCNN 设置的是 IoU>0.6)， 可以认为这种变换是一种线性变换， 那么我们就可以用线性回归来建模对窗口进行微调， 否则会导致训练的回归模型不 work（当 Proposal跟 GT 离得较远，就是复杂的非线性问题了，此时用线性回归建模显然不合理）。这里我来解释：
Log函数明显不满足线性函数，但是为什么当Proposal 和Ground Truth相差较小的时候，就可以认为是一种线性变换呢？大家还记得这个公式不？参看高数1。
$$lim_{x = 0}log(1 + x) = x$$
现在回过来看公式(8):
$$t_{w} = \log (G_{w}/ P_{w}) = log(\frac{G_{w} + P_{w}−P_{w}}{P_{w}}) = log(1 + \frac{G_{w}−P_{w}}{P_{w}})$$
当且仅当 $G_{w}−P_{w}=0$的时候，才会是线性函数，也就是宽度和高度必须近似相等。
对于IoU大于指定值这块，我并不认同作者的说法。我个人理解，只保证Region Proposal和Ground Truth的宽高相差不多就能满足回归条件。x,y位置到没有太多限制，这点我们从YOLOv2可以看出，原始的边框回归其实x，y的位置相对来说对很大的。这也是YOLOv2的改进地方。
